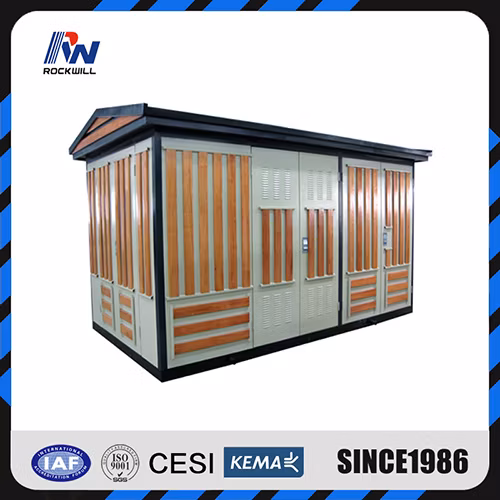

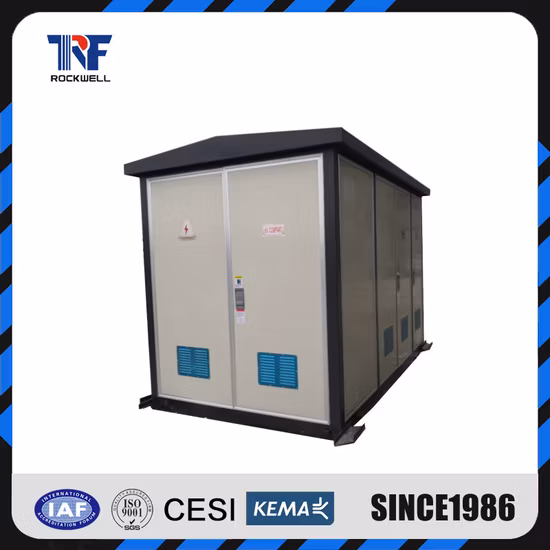

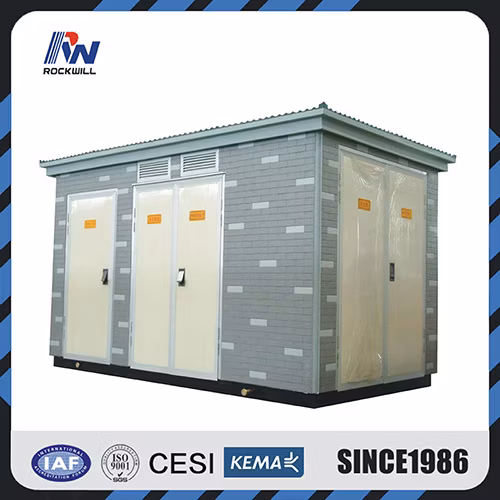

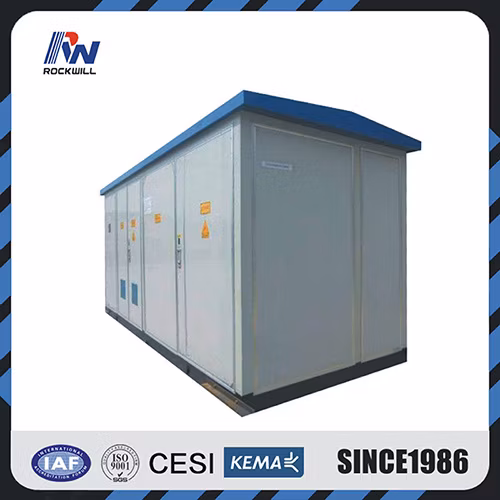

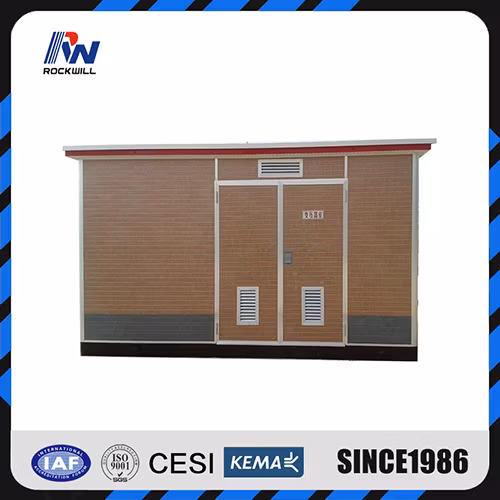

配電変圧器と組み合わせたIEC 15 kV Zgs type USに準拠した小型プレハブ変電所

基礎情報

モデル番号。	ZGS
HSコード	8504231100
生産能力	500

製品説明

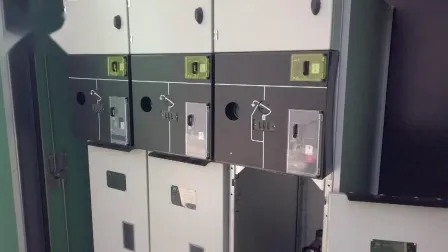

米国式ZGS型複合配電変圧器、組立式小型変電所。 製品説明: 組み合わせ変圧器は、信頼性の高い電源、合理的な構造、迅速な設置、柔軟で簡単な操作、小型、低建設コストなどの特徴を備えています。 屋外および屋内での使用に適しており、工業団地、住宅地、ビジネスセンター、高層ビルでよく使用されます。 特徴: 小型、コンパクトな構造、信頼性の高い電源供給、簡単な設置。 単一電源、二重電源、または二重ヒューズ保護を備えたリング電源を実現し、低運用コストを実現します。 筐体表面には静電塗装が施されており、耐摩耗性に優れています。 リングネットワークとシングル/デュアル電源の両方に適しており、スイッチングが便利で、電源の信頼性を向上させることができます。 変圧器は環境に優しいスパイラルコア、無通電電圧調整、全密閉型のS11シリーズを採用しており、省エネ、低ノイズが特徴です。 お客様のご要望に応じてアモルファス合金変圧器も製作可能です。 HVロードスイッチと保護ヒューズは油を満たした鉄製タンク内に収められており、タンクは完全密閉構造となっています。 LV室には、出力4系統分の電力量計、電圧計、ブレーカーが設置されています。 必要に応じて、無効電力補償も提供できます。 S11 シリーズスパイラルコアトランスアンプを使用しており、無負荷損失は S9 より 30 ～ 40% 低く、ノイズレベルは S9 より 7 ～ 10dB 低くなります。 技術データ

工事	ホッホ	W	H	D	W1	D1	D2	H1
標準的なπ構成	≤125kVA	2000年	1580年	1116	1180	508	575	1240
	160～500kVA	2000年	1580年	1350	1330	508	655	1340
	630kVA	2000年	1710	1560年	1420	632	775	1480年
	800kVA	2000年	1710	1690年	1420	632	775	1480年
	1000kVA	2000年	17010	1820年	1420	632	815	1480年
	1250kVA	2000年	1710	1840年	1560年	632	795	1480年
	1600kVA	2205	1710	1920年	1680年	632	920	1520
エクストラp 工事	≤125 kVA	2200	1900年	1240	1180	632	575	1240
	160～500kVA	2200	1900年	1474年	1330	632	655	1340
	630kVA	2200	1900年	1560年	1420	632	775	1480年
	800kVA	2200	1900年	1690年	1420	632	775	1480年
	1000kVA	2200	1900年	1780年	1420	632	815	1480年
